Assalamu'alaikum Wr. Wb.



A. Pendahuluan
    Selamat datang di blog saya. Dalam artikel kali ini, saya akan membahas tentang static routing. Untuk lebih jelasnya simak artikel saya kali ini.

B. Pengertian
    Routing adalah kegiatan menentukan jalur pengiriman data dalam suatu jaringan, menentukan jumlah host dalam jaringan, dan lain-lain sehingga suatu kiriman paket data dapat sampai alamat tujuan berdasarkan ip address yang dituju.

    Static routing adalah metode routing yang tabel jaringannya dibuat secara manual oleh admin jaringannya. Static routing mengharuskan admin untuk merubah route atau memasukkan command secara manual di router tiap kali terjadi perubahan jalur.

C. Latar Belakang
    Agar kita tahu bagaimana cara melakukan routing static pada cisco.
D.Tujuan dan Maksud
    Agar pembaca dapat mengetahui apa itu static routing.

E. Hasil yang Diharapkan
    Dapat mendapatkan memahami dan dapat mempraktekkannya

F. Alat dan Bahan

-Internet
-Laptop/komputer
-Packet Tracer

G. Pembahasan

1. Pertama tama kita atur dulu IP dari PC/Laptop Client nya :
Kita mempunyai 2 PC dan 2 Laptop,kemudian atur IP, SNM, dan Gateway nya.
    -konfigurasi PC 0

  - Konfigurasi pada Laptop 0


   - Konfigurasi pada PC 1


   - Konfigurasi pada Laptop 1
2. Selanjutnya atur IP address dari masing-masing Interface pada R1.

        Router>en
        Router#conf t
        Enter configuration commands, one per line. End with CNTL/Z.
        Router(config)#int fa0/0
        Router(config-if)#ip add 192.168.1.1 255.255.255.0
        Router(config-if)#no shutdown
        Router(config-if)#ex
        Router(config)#int se0/0/0
        Router(config-if)#ip add 192.168.2.1 255.255.255.0
        Router(config-if)#no shutdown
        Router(config-if)#ex
        Router(config)#
3. Kemudian atur juga IP address pada masing - masing interface R2.
        Router>en
        Router#conf t
        Enter configuration commands, one per line. End with CNTL/Z.
        Router(config)#int se0/0/0
        Router(config-if)#ip add 192.168.2.2 255.255.255.0
        Router(config-if)#no shutdown
        Router(config-if)#ex
        Router(config)#int fa0/1
        Router(config-if)#ip add 192.168.3.1 255.255.255.0
        Router(config-if)#no shutdown
        Router(config-if)#ex
        Router(config)#
4.  Berikut Konfigurasi jika menggunakan Static Routing
  • Selanjutnya atur Static Route pada Router 1
        Router>en
        Router#conf t
        Enter configuration commands, one per line. End with CNTL/Z.
        Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.2
        Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2
        Router(config)#

  • Kemudian atur Static Route pada Router 2
        Router>en
        Router#conf t
        Enter configuration commands, one per line. End with CNTL/Z.
        Router(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.1
        Router(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1
        Router(config)#
5.  Berikut Konfigurasi jika menggunakan Dynamic Routing
  • Selanjutnya atur Dynamic Route pada Router 1 menggunakan RIP v2
        Router>en
        Router#conf t
        Enter configuration commands, one per line. End with CNTL/Z.
        Router(config)#router rip
        Router(config)#network 192.168.1.0
        Router(config)#network 192.168.2.0
        Router(config)#version 2
        Router(config)#no auto-summary
        Router(config)#exit
  • Kemudian atur Dynamic Route pada Router 2 menggunakan RIPv2
        Router>en
        Router#conf t
        Enter configuration commands, one per line. End with CNTL/Z.
        Router(config)#router rip
        Router(config)#network 192.168.3.0
        Router(config)#network 192.168.2.0
        Router(config)#version
        Router(config)#no auto-summary
        Router(config)#exit

6. Lalu untuk melihat hasil konfig ip routing, ketikkan
route#show ip route

Router#show ip route
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route

Gateway of last resort is not set

192.168.1.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.1.0/24 is directly connected, GigabitEthernet0/0
L 192.168.1.1/32 is directly connected, GigabitEthernet0/0
192.168.2.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.2.0/24 is directly connected, Serial0/0/0
L 192.168.2.1/32 is directly connected, Serial0/0/0
S 192.168.3.0/24 [1/0] via 192.168.2.2

Router#

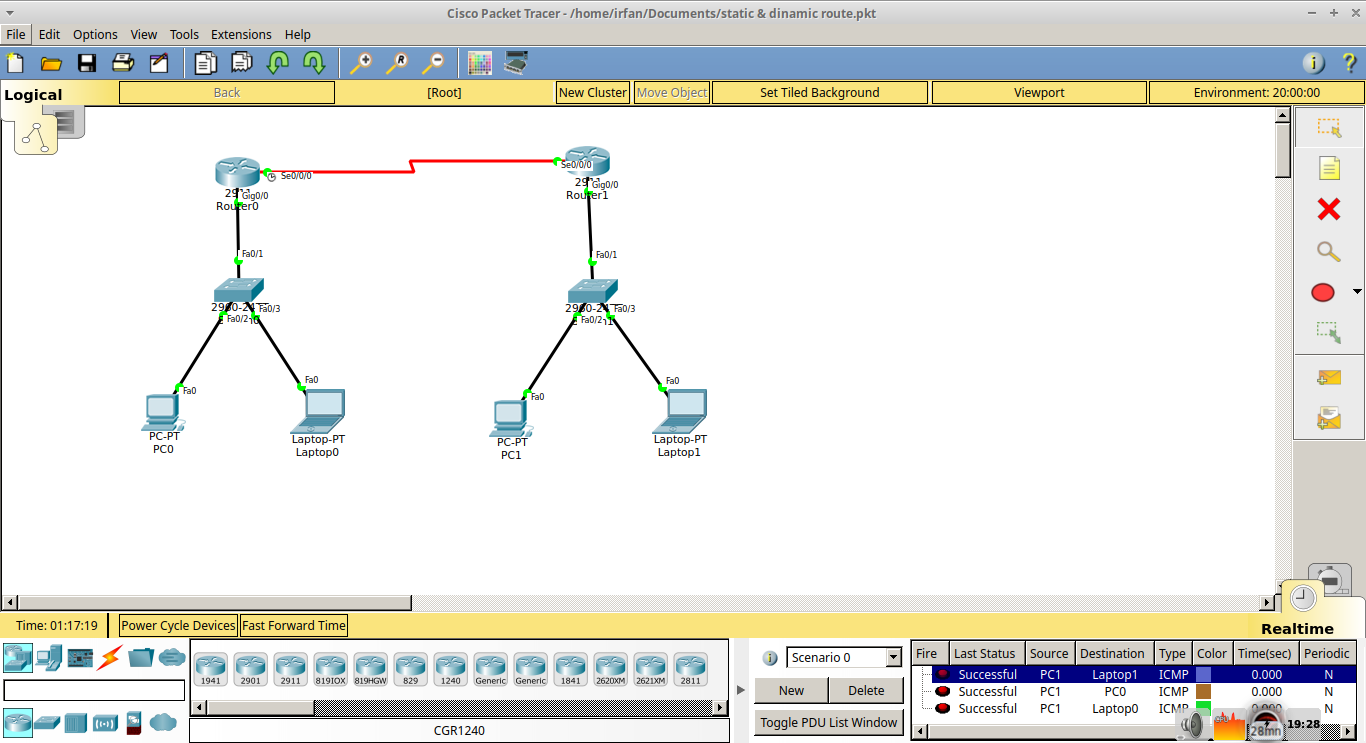

  7. Kemudian coba lakukan tes koneksi beda jaringan dari PC ke Laptop



H. Kesimpulan
    Dari apa yang saya sampaikan semoga kita dapat mengetahui apa itu Static Routing.

I. Penutup
    Sekian artikel dari saya, Terima kasih telah berkunjung di blog saya.


Wassalamu'alaikum Wr. Wb.
