Cara Membuat Simulasi Layanan VOIP Pada CISCO Packet Tracer

Assalamu’alaikum Wr. Wb.

 A.Pendahuluan

    Selamat datang di blog saya. Dalam artikel kali ini, saya akan membahas tentang VOIP. Untuk lebih jelasnya simak artikel saya kali ini.
B. Latar Belakang

   Ingin berbagi materi tentang VOIP.

C.Tujuan dan Maksud

   Agar pembaca dapat mengetahui apa itu VOIP.

D. Hasil yang Diharapkan

   Dapat mendapatkan memahami dan dapat mempraktekkannya

E.Alat dan Bahan

   -internet
   -laptop/komputer
   -packet tracer

F.Pembahasan:

   VoIP (Voice over Internet Protocol) adalah sebuah metode dan gabungan dari beberapa penggunaan perangkat teknologi untuk mentransfer data suara dan data multimedia lain melalui jaringan internet. Istilah lain yang mewakili VoIP antara lain Telepon IP, Telepon Internet, Voice over Broadband  (VoBB), Telepon Broadband, IP communications, dan Broadband Phone. Voice over Internet Protocol adalah teknologi yang memungkinkkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

Berikut adalah dari Keuntungan VoIP :

• Biaya lebih rendah untuk sambungan langsung jarak jauh. Penekanan utama dari VoIP adalah biaya. Dengan dua lokasi yang terhubung dengan internet maka biaya percakapan menjadi sangat rendah.
• Memanfaatkan infrastruktur jaringan data yang sudah ada untuk suara. Berguna jika perusahaan sudah mempunyai jaringan. Jika memungkinkan jaringan yang ada bisa dibangun jaringan VoIP dengan mudah. Tidak diperlukan tambahan biaya bulanan untuk penambahan komunikasi suara.
• Penggunaan bandwidth yang lebih kecil daripada telepon biasa. Dengan majunya teknologi penggunaan bandwidth untuk voice sekarang ini menjadi sangat kecil. Teknik pemampatan data memungkinkan suara hanya membutuhkan sekitar 8kbps bandwidth.
• Memungkinkan digabung dengan jaringan telepon lokal yang sudah ada. Dengan adanya gateway bentuk jaringan VoIP bisa disambungkan dengan PABX yang ada dikantor. Komunikasi antar kantor bisa menggunakan pesawat telepon biasa
• Berbagai bentuk jaringan VoIP bisa digabungkan menjadi jaringan yang besar. Contoh di Indonesia adalah VoIP Rakyat.
• Variasi penggunaan peralatan yang ada, misal dari PC sambung ke telepon biasa, IP phone handset

Berikut Kelemahan dari VoIP

• Kualitas suara tidak sejernih jaringan PSTN. Merupakan efek dari kompresi suara dengan bandwidth kecil maka akan ada penurunan kualitas suara dibandingkan jaringan PSTN konvensional. Namun jika koneksi internet yang digunakan adalah koneksi internet pita-lebar / broadband seperti Telkom Speedy, maka kualitas suara akan jernih - bahkan lebih jernih dari sambungan Telkom dan tidak terputus-putus.
• Ada jeda dalam berkomunikasi. Proses perubahan data menjadi suara, jeda jaringan, membuat adanya jeda dalam komunikasi dengan menggunakan VoIP. Kecuali jika menggunakan koneksi Broadband (lihat di poin atas).
• Regulasi dari pemerintah RI membatasi penggunaan untuk disambung ke jaringan milik Telkom.
• Jika belum terhubung secara 24 jam ke internet perlu janji untuk saling berhubungan.
• Jika memakai internet dan komputer di belakang NAT (Network Address Translation), maka dibutuhkan konfigurasi khusus untuk membuat VoIP tersebut berjalan
• Tidak pernah ada jaminan kualitas jika VoIP melewati internet.
• Peralatan relatif mahal. Peralatan VoIP yang menghubungkan antara VoIP dengan PABX (IP telephony gateway) relatif berharga mahal. Diharapkan dengan makin populernya VoIP ini maka harga peralatan tersebut juga mulai turun harganya.
• Berpotensi menyebabkan jaringan terhambat/Stuck. Jika pemakaian VoIP semakin banyak, maka ada potensi jaringan data yang ada menjadi penuh jika tidak diatur dengan baik. Pengaturan bandwidth adalah perlu agar jaringan di perusahaan tidak menjadi jenuh akibat pemakaian VoIP.
• Penggabungan jaringan tanpa dikoordinasi dengan baik akan menimbulkan kekacauan dalam sistem penomoran

Prinsip kerja VoIP
       adalah mengubah suara analog yang didapatkan dari speaker pada Komputer menjadi paket data digital, kemudian dari PC diteruskan melalui Hub, Router , ADSL Modem dikirimkan melalui jaringan internet dan akan diterima oleh tempat tujuan melalui media yang sama. Atau bisa juga melalui melalui media telepon diteruskan ke phone adapter yang disambungkan ke internet dan bisa diterima oleh telepon tujuan.

1. Sekarang kita buat simulasi  layanan VoIP, kita siapkan kebutuhan untuk membuat layanan VoIP.

    -1 Router (2811)
    -1 Switch
    -1 IP Phone
    -1 Analog Phone
    -1 VoIP Adapter
    -1 PC

  2. Persiapkan topologinya seperti berikut :

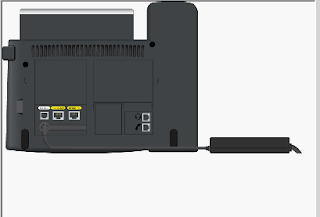

  3. Hubungkan kabel pada port yang terdapat pada ip phone.

  4. kemudian konfigurasi switch agar bisa menyebarkan nomor telepon dari server atau router.

Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range fastEthernet 0/1-24
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit
Switch(config)#

  5. Konfigurasi router agar bisa memberikan ip address dan number telepon agar clien bisa saling terhubung. Ketikkan perintah berikut:

    Konfigurasi Ip address dan DHCP server.

Router>enable
Router>#conf t
Enter configuration commands, one per line. End with CNTL/Z.
R1(config)#int fastEthernet 0/0
R1(config-if)#ip address 192.168.4.1 255.255.255.0
R1(config-if)#no shutdown

    %LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

    %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

R1(config-if)#exit
R1(config)#ip dhcp pool voice
R1(dhcp-config)#network 192.168.4.0 255.255.255.0
R1(dhcp-config)#default-router 192.168.4.1
R1(dhcp-config)#option 150 ip 192.168.4.1
R1(dhcp-config)#exit

    Konfigurasi jumlah telepon dan nomor telepon

R1(config)#telephony-service
R1(config-telephony)#max-ephones 7
R1(config-telephony)#max-dn 7
R1(config-telephony)#auto assign 4 to 7
R1(config-telephony)#auto assign 1 to 5
R1(config-telephony)#ip source-address 192.168.4.1 port 2000
R1(config-telephony)#eph
R1(config-telephony)#epho
R1(config-telephony)#ephone-d
R1(config-telephony)#ephone-dn 1
R1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 1.1, changed state to up

R1(config-ephone-dn)#nu
R1(config-ephone-dn)#number 1000
R1(config-ephone-dn)#ephone-dn 2
R1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 2.1, changed state to up

R1(config-ephone-dn)#number 2000
R1(config-ephone-dn)#ephone-dn 3
R1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 3.1, changed state to up
R1(config-ephone-dn)#number 3000
R1(config-ephone-dn)#ephone-dn 4
R1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 4.1, changed state to up

R1(config-ephone-dn)#number 4000
R1(config-ephone-dn)#ephone-dn
R1(config-ephone-dn)#%LINK-3-UPDOWN: Interface ephone_dsp DN 5.1, changed state to up

R1(config-ephone-dn)#number 5000

6. PC0 --> Dekstop --> IP Configuration --> pilih DHCP

  7. Laptop0 --> Desktop --> IP Configuration --> pilih DHCP

 8. Home VoIP --> Config --> Settings --> Server Address (ip router).

 9. Cek nomor yang telah kita setting sudah masuk apa belum, PC0 -->Desktop --> IP Communicator --> nomornya sudah muncul.

10. Laptop0 --> Desktop --> IP Communicator --> nomornya sudah ada

11. IP Phone  --> GUI --> nomor sudah ada.

 12. Analog Phone --> GUI --> nomor sudah ada.

 13. Kita uji pada simulasi ini, apakah perangkat yang terhubung ke jaringan sudah bisa berkomununikasi .
*Analog Phone --> GUI --> masukkan nomer yang dituju, misalnya disini yang akan saya tuju pada laptop. Maka nomor yang saya masukkan adalah nomor pada laptop yaitu 2222

  Laptop mendapat panggilan dari Analog Phone.

G. Kesimpulan

   Dari apa yang saya sampaikan semoga kita dapat mengetahui apa itu VOIP.

H. Penutup

   Sekian artikel dari saya, Terima kasih telah berkunjung di blog saya.

Wassalamu'alaikum Wr. Wb.
